Schodišťové stupně z SP a P roštů

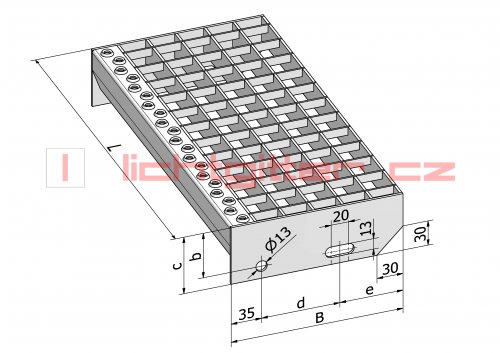

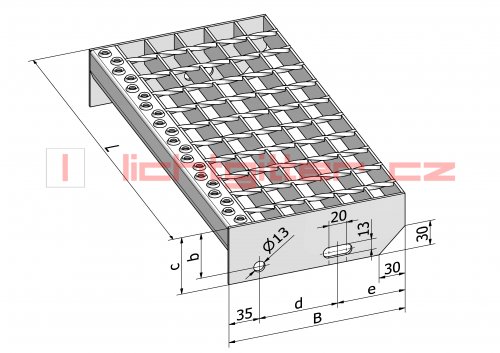

Schodišťové stupně jsou vyráběny dle normy DIN 24531-1 jak z roštů odporově svařovaných tak i lisovaných. Pro typizované schodišťové stupně jsou použity nosné pásy o rozměrech 30 x 3 mm a 40 x 3 mm. Na přední straně stupňů je navařena děrovaná protiskluzová nášlapná hrana, která nejen snižuje riziko sklouznutí, ale navíc zvyšuje statickou únosnost stupně a opticky zvýrazňuje jeho přední hranu. Stupně jsou opatřeny bočními deskami o tloušťce 3 mm s otvory pro šrouby. Standardní rozměry stupňů se dodávají i s alternativním provedení boční desky- viz obrázky (více info příloha dole). Rozměry stupňů a rozteče otvorů v boční desce jsou uvedeny v následující tabulce.


Standardní rozměry schodišťových stupňů:

délka L	+0	[mm]	šířka B	+5	[mm]	nosný pás [mm]	b [mm]	c [mm]	d [mm]	e [mm]	Přípust. zatížení [kN]	hmot. [kg/kus]
	-3			-5
600			240			30x2	55	70	120	85	1,5	4,2
			270				55	70	150	85		4,6
			305				55	70	180	90		5,1
800			240				55	70	120	85		5,3
			270				55	70	150	85		5,9
			305				55	70	180	90		6,5
600			240			30x3	55	70	120	85		5,2
			270				55	70	150	85		5,8
			305				55	70	180	90		6,5
800			240				55	70	120	85		6,6
			270				55	70	150	85		7,5
			305				55	70	180	90		8,3
1000			240				55	70	120	85		8,2
			270				55	70	150	85		9,1
			305				55	70	180	90		10,2
1200			240			40x3	55	70	120	85		11,7
			270				55	70	150	85		13,2
			305				55	70	180	90		14,7

Pro upevnění schodišťových stupňů dodáváme:

Šrouby se šestihrannou hlavou	M 12 x 35	ISO 4017 (DIN 933)
Matice šestihranné	M 12	ISO 4032 (DIN 934)
Podložky (2 ks)	M12	ISO 7089 (DIN 125A)

Montáž schodišťových stupňů

Při montáži je nutno ověřit, jestli mezi boční deskou schodišťového stupně a schodnicí není vlivem tolerancí těchto konstrukcí příliš velká vůle. Pokud ano, je nutno tuto vůli vymezit distančními podložkami před přišroubováním schodišťových stupňů ke schodnicím. Tímto se zamezí poškození svarů schodišťových stupňů.

Přílohy

• Schodišťové stupně standardní s tabulkou rozměrů (*.pdf)
