Upevňovací materiál pro rošty

• Rošty musí být zabezpečeny proti zvednutí anebo sesmeknutí se z nosné konstrukce. Každý rošt má být upevněn minimálně na čtyřech místech, nejlépe rozích.
• Upevňovací materiál dodává firma Lichtgitter CZ pro všechny typy roštů a pro všechny běžně dodávané a navrhované typy profilů nosných konstrukcí.
• Všechny upevňovací prvky je nutné periodicky, v závislosti na podmínkách použití, kontrolovat případně dotahovat šroubová spojení.
• Pokud není uvedeno jinak, jsou všechny typy upevňovacích prvků včetně šroubů a matic žárově pozinkované.

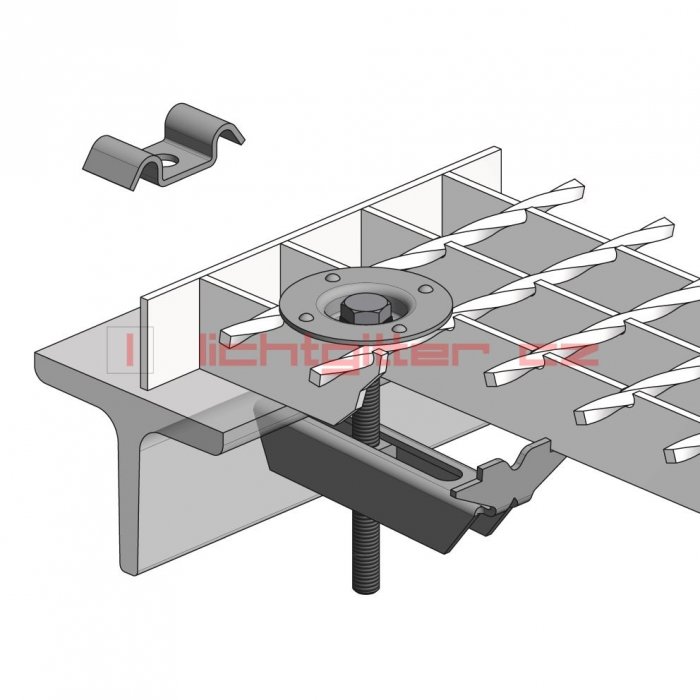

B 133T – Standardní upevňovací prvek

Skládá se z robustního spodního dílu, šroubu, matice a talíře (spony). Je konstruován tak, že při rozteči oka 33 x 33 mm může být montován shora, skrz oka roštu. Standardní upevňovací prvek není vhodný do prostředí s vibracemi. Dále není vhodný pro upevnění roštů, které jsou použity jako schodišťové stupně (použití je možné, pokud jsou rošty zajištěny proti posunutí).

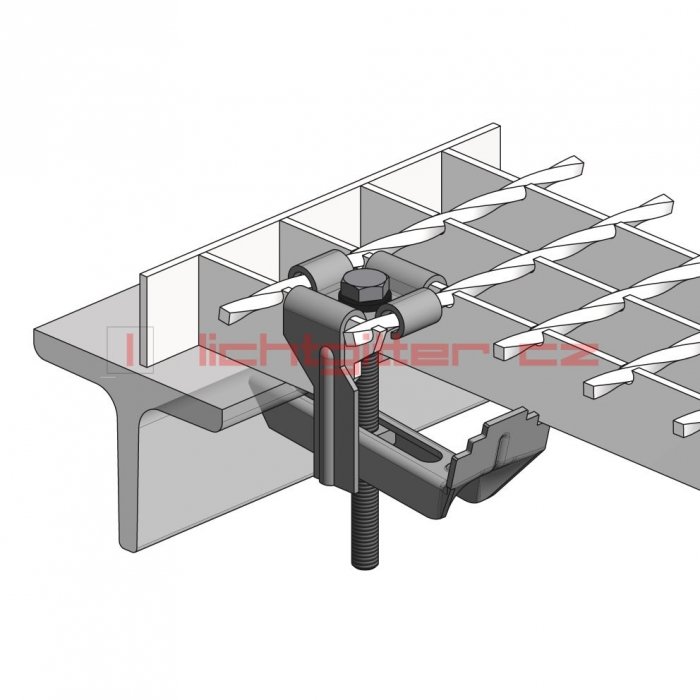

B 334K – Bezpečnostní upevňovací prvek s aretací

Tento prvek zabraňuje sesunutí roštu z konstrukce i při uvolněném šroubovém spoji. Je určen pro odporově svařovaný rošt o výšce maximálně 50 mm s roztečí oka:
34 x 38 mm - upevňovací prvek B 334K
34 x 50 mm - upevňovací prvek B 351K
34 x 24 mm - upevňovací prvek B 33424K
Montáž shora skrz oka roštu je možná jen u oka 34 x 38 mm a 34 x 50 mm.





B433-TM – Nastřelovací upevňovací prvek

Umožňuje velice rychlé upevnění roštu. Skládá se z galvanicky pozinkovaného nebo nerezového nastřelovacího hrotu se závitem M 8 a speciálního talířku s vnitřním závitem. Je použitelný pro rozteče nosných pásů 25 až 40 mm. Montáž probíhá speciálním nářadím. Upevňovací prvek je vhodný do prostředí s vibracemi.

Provedení talířků:
B433-TM – duplex, vhodný do venkovního prostředí
B433-T – galvanicky pozinkovaný, pro vnitřní prostředí
B433-TR – nerezové provedení, pro agresivní prostředí



(návod pro montáž)

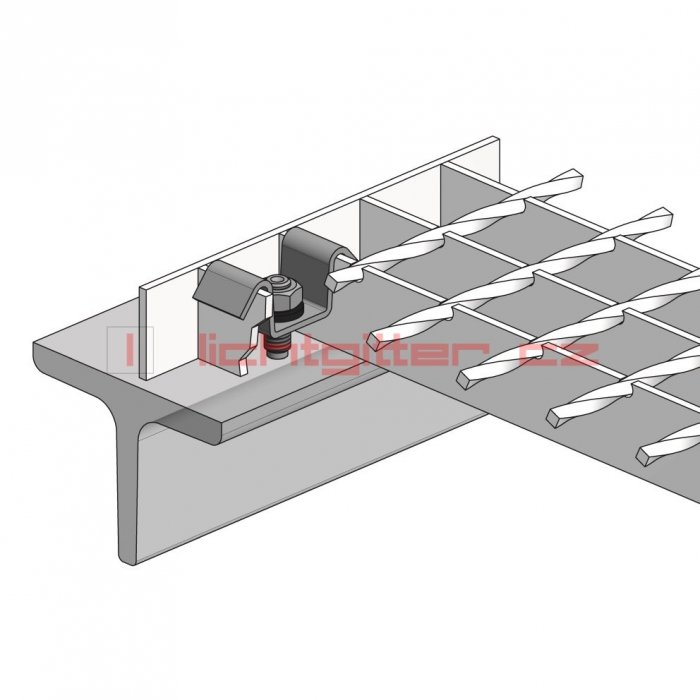

B 533 K – Navařovací upevňovací prvek

Skládá se ze speciálního šroubu, který je na tupo přivařen k nosné konstrukci, matice a horní spony. Toto upevnění zaručuje vysokou bezpečnost proti sesmeknutí a pádu roštu.

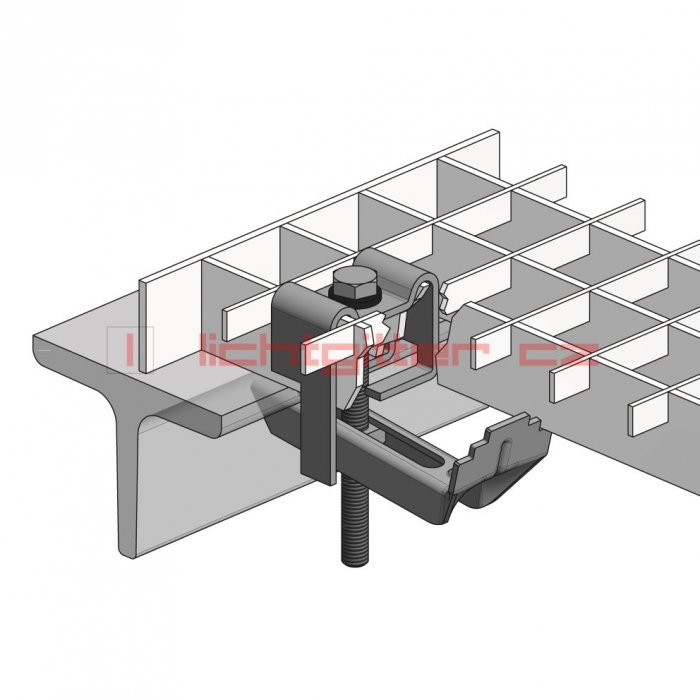

B 633K – Bezpečnostní upevňovací prvek s aretací

Je určen pro lisované rošty s roztečí oka 33 x 33 mm o výšce maximálně 50 mm. Tento prvek zabrání sesunutí roštu z podpůrné konstrukce i v případě, že se uvolní šroubové spojení. Je možná montáž shora, skrz oka roštu.

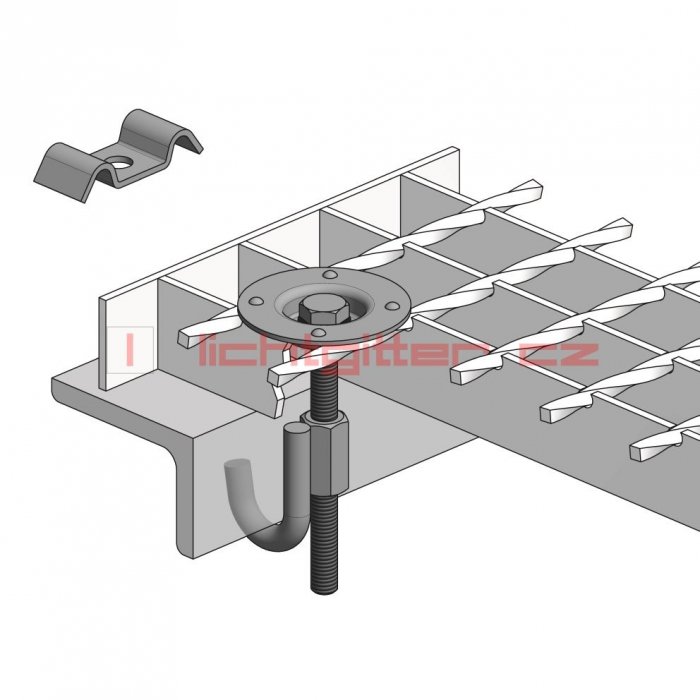

B 733T – Hákový upevňovací prvek

Je určen pro upevnění roštu na nosný profil bez spodní příruby. Pro úplnou specifikaci je nutné zadat velikost a typ nosného profilu. Tento prvek zároveň fixuje i aretuje polohu roštu.

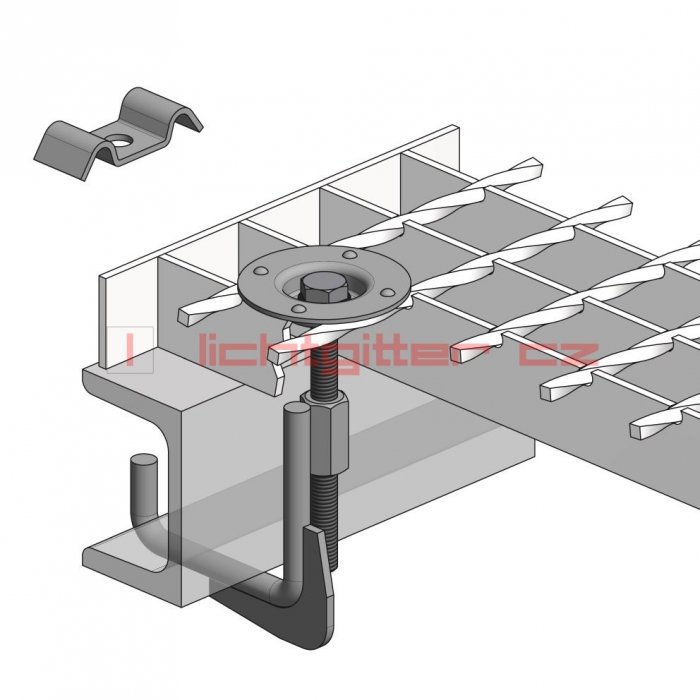

B 833T – Hákový upevňovací prvek

Je určen pro upevnění roštu na nosný profil se spodní přírubou. Pro úplnou specifikaci je nutné zadat
velikost nosného profilu. Tento prvek zároveň fixuje i aretuje polohu roštu.

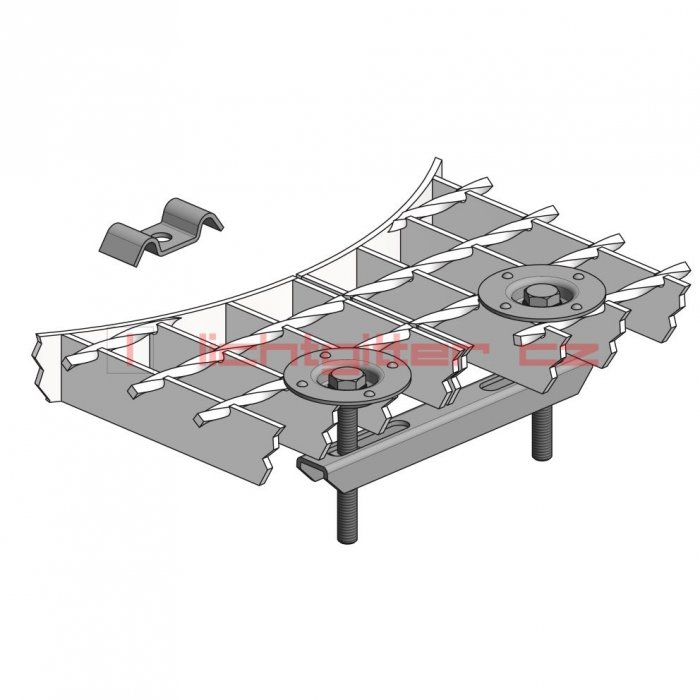

B 933T – Dvojitá spona

Umožňuje spojení dvou sousedících roštů na místech, kde dochází k velkým průhybům, a zamezí tím vzniku tzv. zákopové hrany. Aplikuje se především v místech provedení velkých tvarových výřezů v roštech.

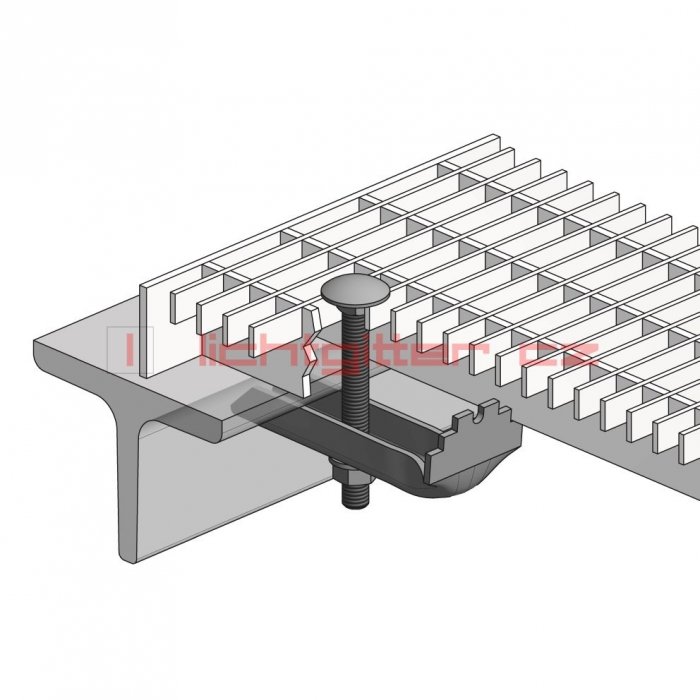

B10 – Upevňovací prvek pro rošty s roztečí rozpěrných prutů 11,11 mm

Skládá se z dolního dílu upevňovacího prvku, šroubu s plochou kulovou hlavou a matice. Délka šroubu je minimálně výška roštu + 40 mm. Upevňovací prvek je vhodný pro oko 22x11 mm.

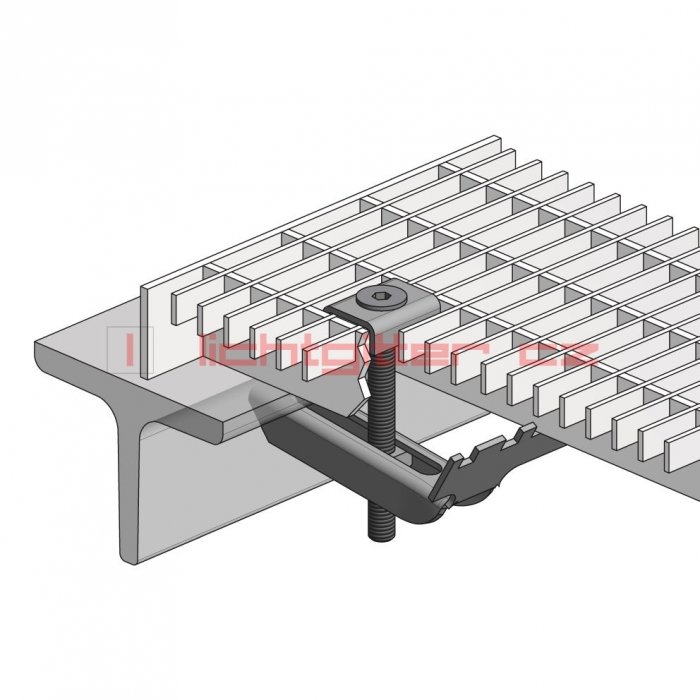

B 13311K – Standardní upevňovací prvek pro rošty s roztečí rozpěrných prutů 11,11 mm

Skládá se ze spodního dílu upevňovacího prvku, horní spony,  šroubu se zápustnou hlavou a matice.
Upevňovací prvek je vhodný pro rozteče nosných pásů 33,33 mm a větší.

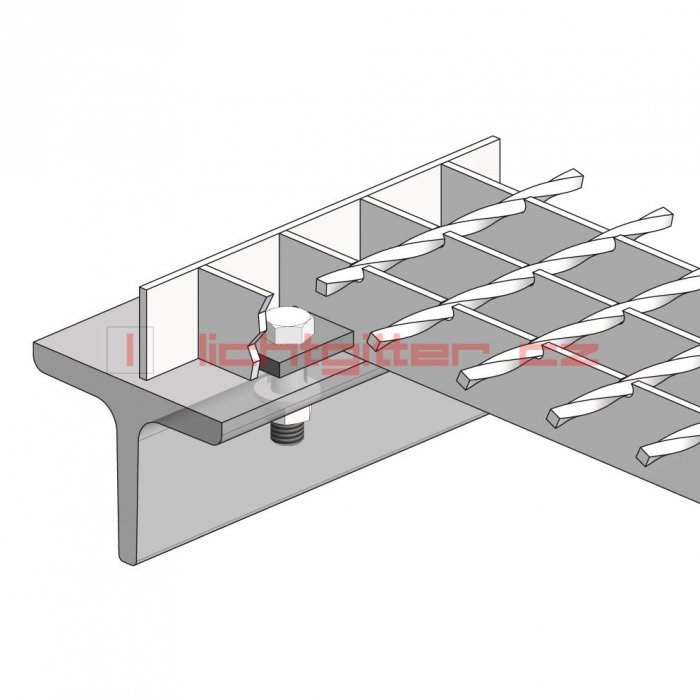

B 270 – Upevnění pomocí kotevní desky

Skládá se z kotevní desky s otvorem navařené do roštu. Šrouby nejsou součástí dodávky.
Vhodné zejména pro pojížděné rošty.



Další typy upevňovacích prvků jsou uvedeny v příručce SP + P, kterou najdete v sekci ke stažení.
